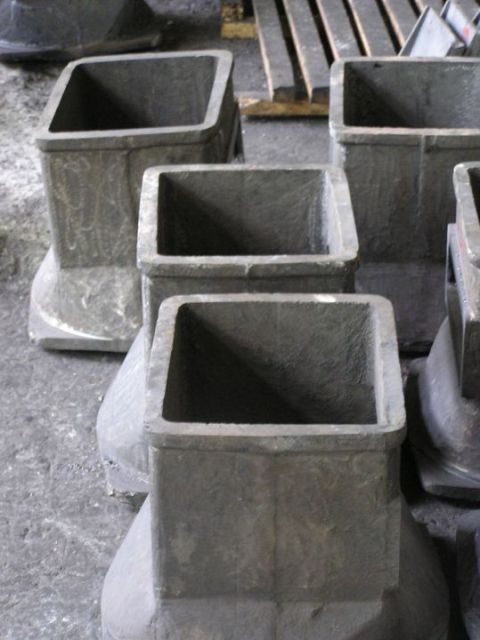

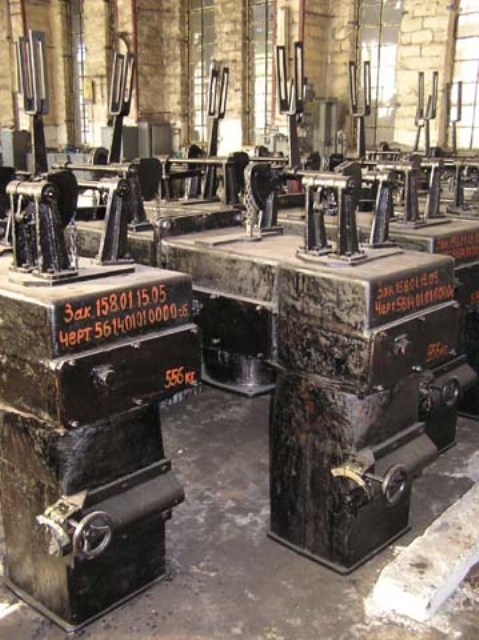

| Клапан реверсивный для газа воздуха и продуктов горения. Сборка 1;4 |
|
Предназначен для подачи газа и воздуха в подовые каналы регенераторов коксовых печей, для отвода продуктов горения из подовых каналов в борова и для изменения направления газовых потоков
Основные технические характеристики: изготавливаются для типоразмеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
длина 941
ширина 671
высота 1317 |
|
Масса: |
378 кг. |
|
|
|
| Закладные детали |
|
|
Являются арматурой (для контроля и подвода газа на обогрев), закладываемой в верхней фундаментной плите коксовой батареи
Основные технические характеристики: изготавливается для типоразмеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
диаметр до 114 мм
высота ? 490 мм |
|
Масса: |
до 34000 (в зависимости от объема и кол-ва печей в батарее) кг. |
|
|
|
| Клапан реверсивный для газа воздуха и продуктов горения. Сборка 2;3 |
|
Предназначен для подачи газа и воздуха в подовые каналы регенераторов коксовых печей, для отвода продуктов горения из подовых каналов в борова и для изменения направления газовых потоков
- с совмещенным вертикальным отводом (звено и колено конические).
- с врезным вертикальным отводом (звено и колено конические)
Основные технические характеристики: изготавливаются для типоразмеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
длина 941
ширина 470
высота 1317 |
|
Масса: |
335 кг. |
|
|
|

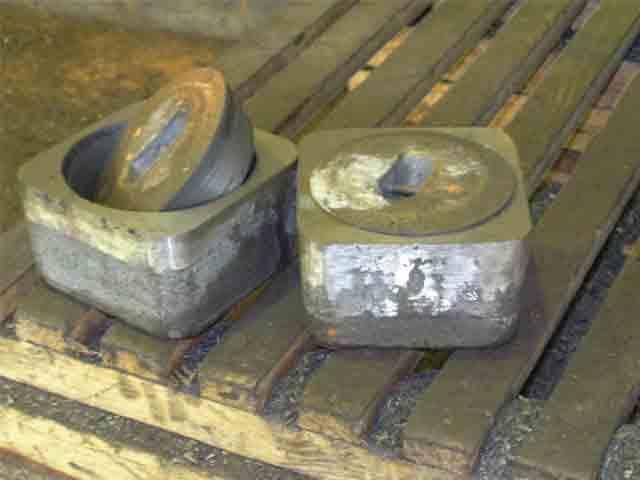

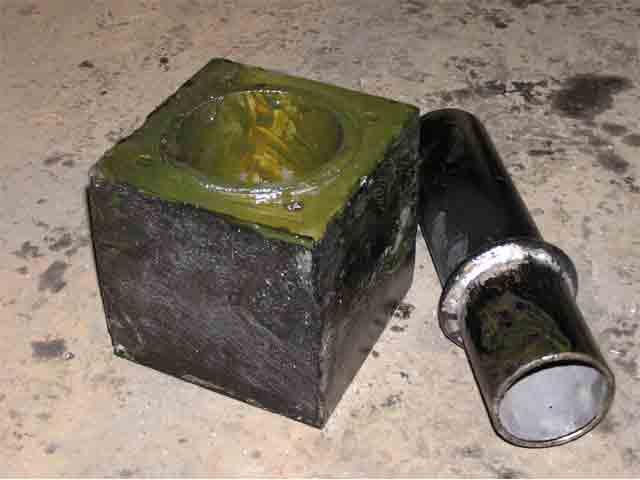

| Вкладыш с манжетой |
|
Предназначен для крепления к нему частей арматуры отопления
Основные технические характеристики: изготавливаются для типоразмеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
длина 115-196
ширина 200
высота 200 |
|
Масса: |
46 - 47,5 кг. |
|
|
|
| Глазок для регулирования регистрами |
|
|
Предназначен для установки сменных регистров, при регулировке газа и воздуха по вертикалам внутри каждой секции регенераторов
|
|
| Габариты: |
длина 190
ширина 160
высота 502 |
|
Масса: |
6,5 кг. |
|
|
|

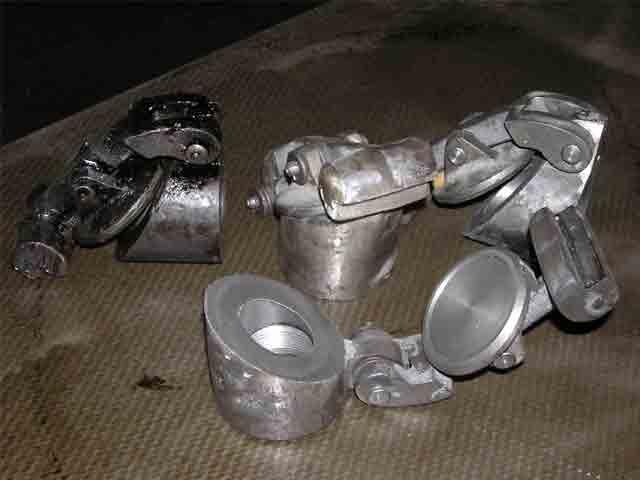

| Глазок наблюдательный |
|
Предназначен для наблюдения за состоянием вертикальных каналов и измерения температуры в них
Основные технические характеристики: изготавливается для типоразмеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
длина 126-170
ширина 126-150
высота 82-89 |
|
Масса: |
6,81 - 10,6 кг. |
|
|
|
| Глазок наблюдательный в регенератор |
|
Предназначен для наблюдения за обогревом регенераторов
Основные технические характеристики: изготавливается для типовых размеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
длина 115-196
ширина 70
высота 125-170 |
|
Масса: |
2,0 - 7,5 кг. |
|
|
|
| Газопровод перекидной |
|
|
Предназначен для передачи коксового газа из газосборников коксовой и машинной сторон батареи в газопровод прямого коксового газа.
Основные технические характеристики: изготавливается в различных исполнениях: с врезным вертикальным отводом (звено и колено цилиндрические), с врезным вертикальным отводом (звено и колено конические), с совмещенным вертикальным отводом (звено и колено конические) и другие. Диаметр Dy = 1000 мм до Dy = 1600 мм и более
|
|
| Габариты: |
|
|
Масса: |
11450 - 26200 кг. |
|
|
|

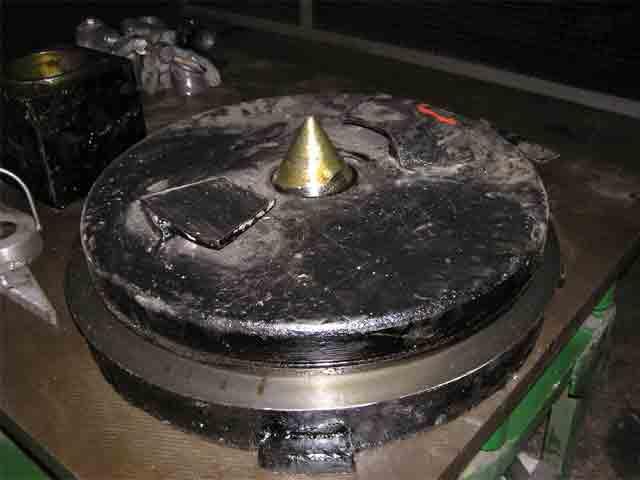

| Люк загрузочный |
|
Предназначен для защиты от механических повреждений, закрывания и уплотнения загрузочного отверстия коксовой печи.
Основные технические характеристики: изготавливается из жаропрочного легированного чугуна для типоразмеров камер коксования 18-51 м.куб.
|
|
| Габариты: |
высота 212-250
диаметр наружный до 700 |
|
Масса: |
120 - 180 кг. |
|
|
|

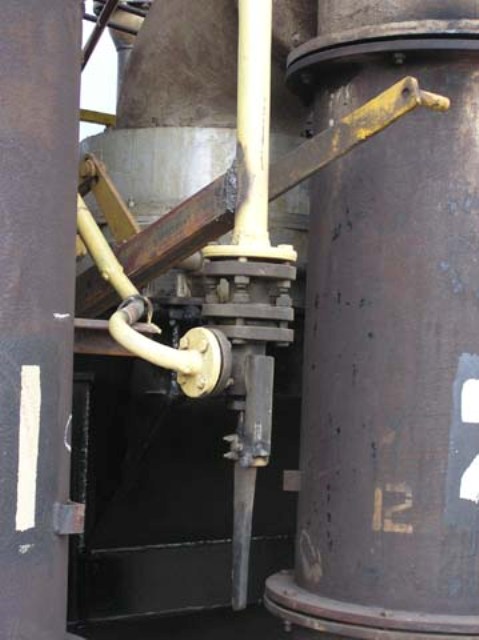

| Кран пароинжекции |
|
Предназначен для подачи пара в стояк с целью создания дополнительного разрежения и бездымной загрузки коксовой печи.
Основные технические характеристики: изготавливается по ТУ У 29.1-00191543-004:2008. Диаметр Dy=25 мм Dy=75 мм Py=0,9 МПа (9 атм)
|
|
| Габариты: |
длина 148
ширина 115
высота 495 |
|
Масса: |
7,5 кг. |
|
|
|
| Газосборник круглого сечения |
|
|
Предназначен для сбора газа, его первичного охлаждения надсмольной водой и отвода через перекидной газопровод для дальнейшей переработки.
Основные технические характеристики: диаметр Dy=1000 мм Dy=1600 мм и более
|
|
| Габариты: |
длина 32000 - 101075
в зависимости от конструкции коксовой батареи |
|
Масса: |
35520 - 135740 кг. |
|
|
|
| Газосборник корытообразного сечения |
|
|
Предназначен для сбора газа, его первичного охлаждения надсмольной водой и отвода через перекидной газопровод для дальнейшей переработки. Снабжен встроенной клапанной коробкой
Основные технологические характеристики: диаметр Dy=1000 мм Dy=1600 мм и более
|
|
| Габариты: |
длина в зависимости от размеров батареи |
|
Масса: |
134000 - 194000 в зависимости от количества печей кг. |
|
|
|
| Кран гидроинжекции |
|
Предназначен для регулировки расхода воды на форсунку гидроинжекции. Поставляется комплектно с ответными фланцами.
Основные технические характеристики: изготавливается по ТУ У 29.1-00191543-004:2008. Диаметр Dy=25 мм Dy=50 мм Py=3,5 МПа (35 атм).
|
|
| Габариты: |
длина 138
ширина 115
высота 440 |
|
Масса: |
6 кг. |
|
|
|
| Затворы угольной башни |
|
|
Предназначены для выпуска шихты из угольной башни в бункера машины углезагрузочной
|
|
| Габариты: |
|
|
Масса: |
в зависимости от объема коксовой печи кг. |
|
|
|
| Стояк для отвода газа |
|
Предназначен для интенсивного охлаждения и отвода коксового газа из камер коксования в газосборник, а также для перекрытия камеры коксования от газосборника во время загрузки шихты и выдачи кокса.
Основные технические характеристики: изготавливается из жаропрочного легированного чугуна и стали для типоразмеров камер коксования 18-41,6 м.куб. в следующих исполнениях: с механическим приводом,
с гидравлическим приводом крышки стояка и пневмоуплотнением,
с гидравлическим приводом и гидроуплотнением крышки стояка и с клапаном в корытообразном газосборнике,
с полным гидравлическим приводом и гидроуплотнением
|
|
| Габариты: |
длина 1480-2370
ширина 950-1450
высота 1060-1760 |
|
Масса: |
700 - 1860 кг. |
|
|
|
| Устройство кантовочное гидравлическое |
|
|
Предназначена для переключения реверсивных кранов и газовоздушных клапанов системы обогрева коксовых батарей.
Основные технические характеристики: оборудуется гидростанцией, гидроцилиндрами, пневмогидроаккумулятором, ручным насосом и системой автоматизации (ПО)
|
|
| Габариты: |
длина 4700-4800
ширина 1000-1840
высота 800-1200
|
|
Масса: |
9200 кг. |
|
|
|

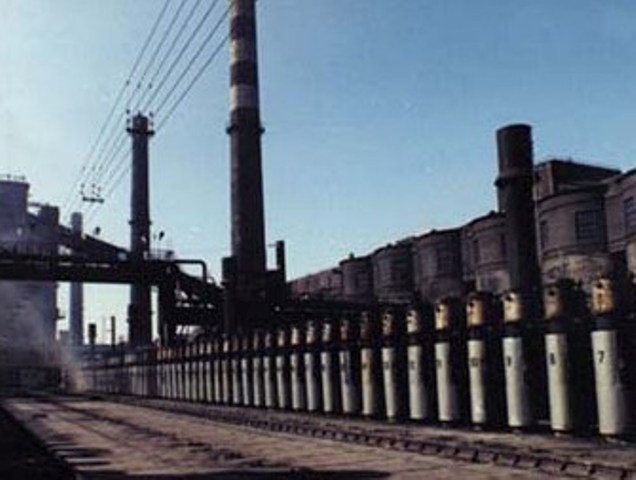

| Установка стояков для отвода газа |
|
Предназначена для интенсивного охлаждения и отвода коксового газа из камер коксования в газосборник, а так же для перекрытия камеры коксования от газосборника во время загрузки шихты и выдачи кокса. Поставляются комплектно: стояки, станция насосная, разводка гидроприводов.
Основные технические характеристики: изготавливается из жаропрочного легированного чугуна и стали для типоразмеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
габариты зависят от конструкции коксовой батареи |
|
Масса: |
99000 - 210000 кг. |
|
|
|

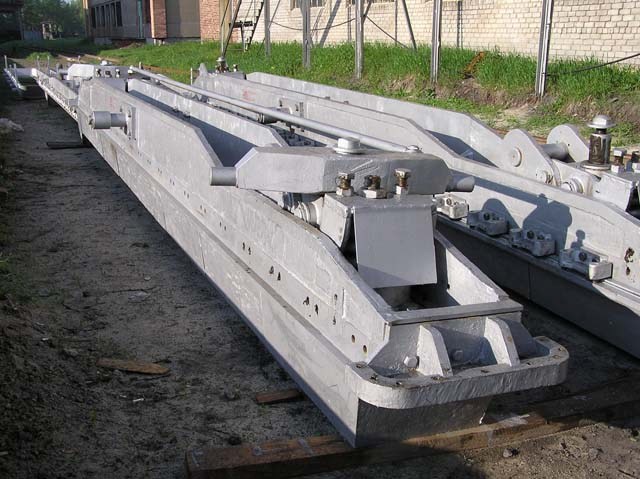

| Дверь коксовой стороны с мембранным уплотнением |
|
|
В сборе с мембраной уплотняющей предназначена для герметизации камер печей коксовых (пекококсовых) батарей с коксовой стороны.
Основные технические характеристики: изготавливается для коксовых печей с объемом камер коксования 30-51 м.куб. Снабжена двумя пружинными зажимами.
|
|
| Габариты: |
длина не более 7420
ширина не более 1020
высота не более 950
|
|
Масса: |
не более 3900 кг. |
|
|
|

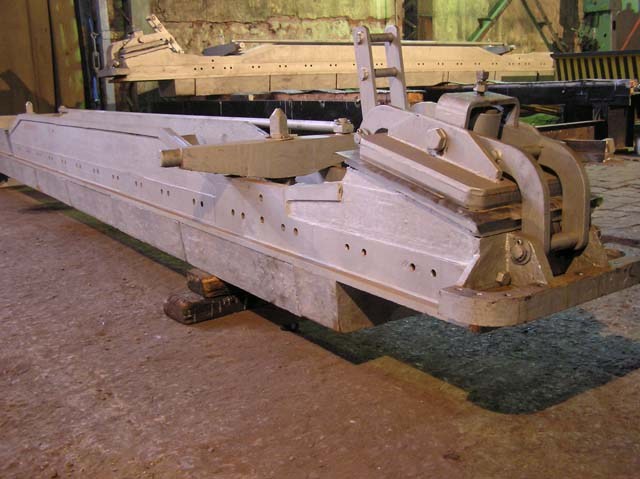

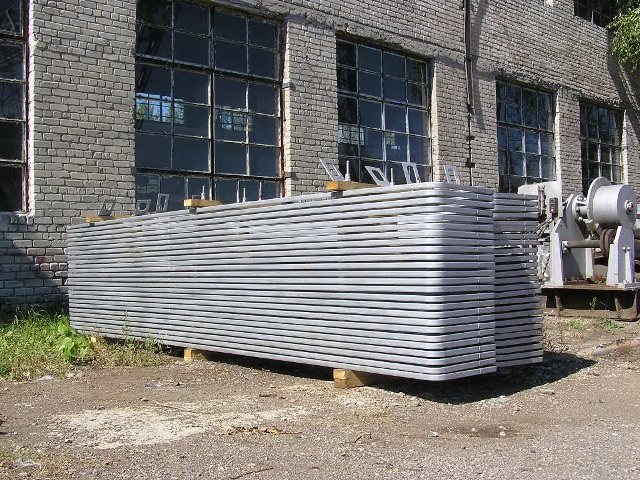

| Рамка уплотняющая |
|
Предназначена для герметизации камер печей коксовых (пекококсовых) батарей
|
|
| Габариты: |
длина не более 7363
ширина не более 560
высота не более 38 |
|
Масса: |
не более 105 кг. |
|
|
|
| Дверь коксовой печи машинной стороны |
|
В сборе с рамкой уплотняющей предназначена для герметизации камер печей коксовых (пекококсовых) батарей с машинной стороны
|
|
| Габариты: |
длина не более 7400
ширина не более 950
высота не более 1045 |
|
Масса: |
не более 4500 кг. |
|
|
|
| Дверь машинной стороны с мембранным уплотнением |
|
|
В сборе с мембраной уплотняющей предназначена для герметизации камер печей коксовых (пекококсовых) батарей с машинной стороны.
Основные технические характеристики: изготавливается для коксовых печей с объемом камер коксования 30 - 51 м.куб. Снабжена двумя пружинными зажимами
|
|
| Габариты: |
длина не более 7420
ширина не более 1020
высота не более 950 |
|
Масса: |
не более 4000 кг. |
|
|
|
| Дверь коксовой печи коксовой стороны |
|
В сборе с рамкой уплотняющей предназначена для герметизации печей коксовых (пекококсовых) батарей с коксовой стороны
|
|
| Габариты: |
Длина не более 7400
Ширина не более 950
Высота не более 1045
|
|
Масса: |
Не более 4400 кг. |
|
|
|

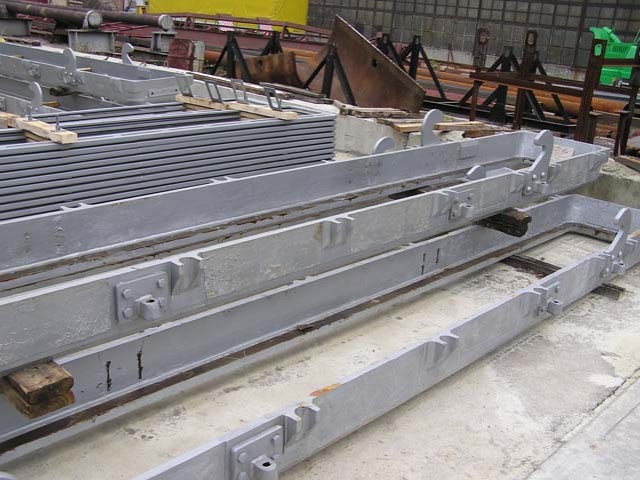

| Рама коксовой печи |
|
Предназначена для армирования кладки головок камер и обогревательных простенков коксовых (пекококсовых) печей.
Основные технические характеристики: изготавливается из жаропрочного легированного чугуна для типоразмеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
длина не более 6693
ширина не более 970
высота не более 650 |
|
Масса: |
не более 2800 кг. |
|
|
|

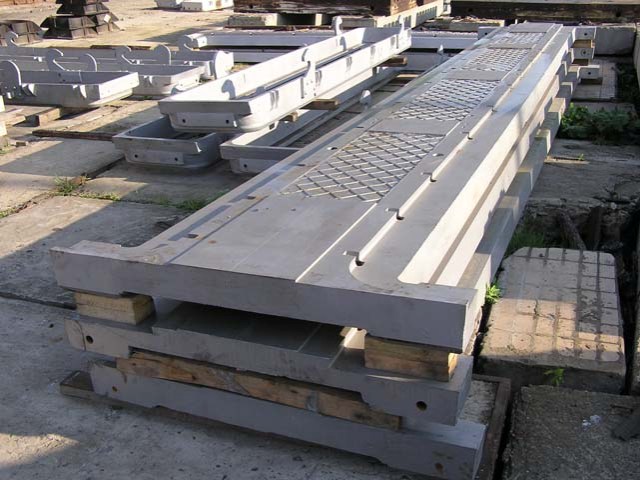

| Бронь печи коксовой |
|
Предназначена для армирования кладки и защиты головочной части печи от механических повреждений и является основанием для установки рам печей.
Основные технические характеристики: изготавливается из жаропрочного легированного чугуна для типоразмеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
длина не более 7735
ширина не более 1394
высота не более 430 |
|
Масса: |
не более 3200 кг. |
|
|
|

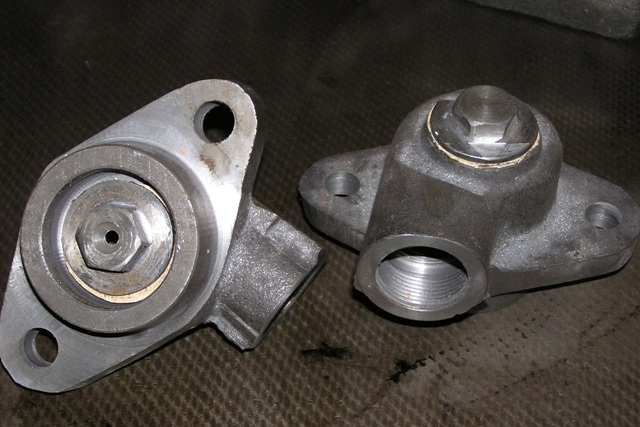

| Брызгало оросительное |
|
Предназначено для орошения водой коксового газа и устанавливается на газосборниках, перекидных газопроводах, коленах стояков и другом оборудовании
|
|
| Габариты: |
длина 170
ширина 110
высота 92
|
|
Масса: |
2,93 кг. |
|
|
|
| Подъемник скиповый |
|
|
Предназначен для уборки и транспортировки просыпей подпланирной шихты в бункер углезагрузочной машины
|
|
| Габариты: |
длина 11500
ширина 6100
высота 3700
|
|
Масса: |
не более 26608 кг. |
|
|
|
| Лебедка обезграфичивающего устройства |
|
|
Предназначена для открывания и закрывания крышек клапанов системы обезграфичивания коксовых батарей
Основные технические характеристики: изготавливаются для типоразмеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
длина 1764
ширина 905
высота 885
|
|
Масса: |
830 кг. |
|
|
|

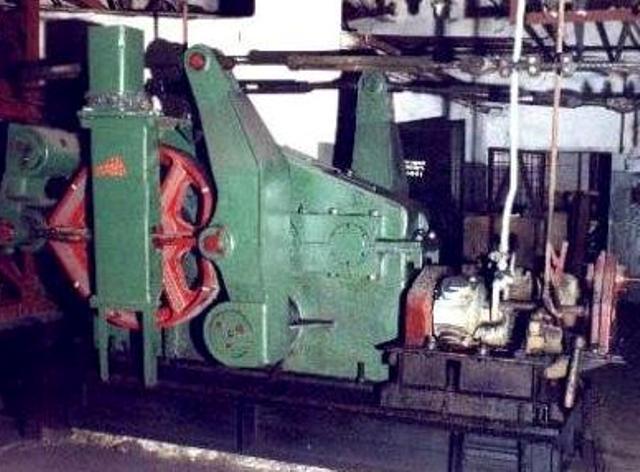

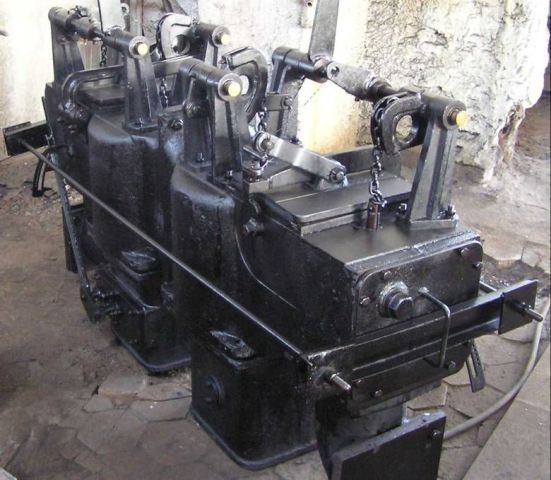

| Лебедка кантовочная |
|
Предназначена для переключения реверсивных кранов и газовоздушных клапанов системы обогрева коксовых батарей.
Основные технические характеристики: изготавливаются для типоразмеров камер коксования 18-41,6 м.куб двух типов с нижним и верхним расположением рычагов
|
|
| Габариты: |
длина 3863
ширина 1300
высота 1982
|
|
Масса: |
не более 8200 кг. |
|
|
|
| Механизм кантовочный |
|
Предназначен для периодического переключения газопроводящей арматуры с целью подачи отопительного газа (коксового или доменного) и воздуха в обогревательную систему коксовых (пекококсовых) печей, отвода продуктов горения, подачи воздуха для обезграфичивания газовых каналов и горелок при отоплении коксовым газом
Основные технические характеристики: изготавливаются для типовых размеров камер коксования 18-41,6 м.куб.
|
|
| Габариты: |
зависят от конструкции отопительной части коксовой батареи |
|
Масса: |
не более 14600 кг. |
|
|
|
| Кран стопорный Ду 150 |
|
|
Предназначен для отключения подачи доменного газа к обогревательному простенку печи при ремонте и замене крана реверсивного
|
|
| Габариты: |
длина 400
ширина 295
высота 540
|
|
Масса: |
153,3 кг. |
|
|
|

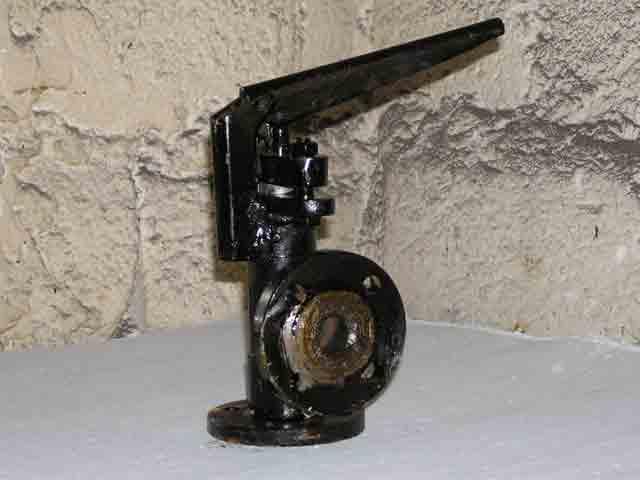

| Кран реверсивный Ду 150 |
|
|
Предназначен для периодической подачи доменного газа в простенок
|
|
| Габариты: |
длина 410
ширина 400
высота 580
|
|
Масса: |
142 кг. |
|
|
|

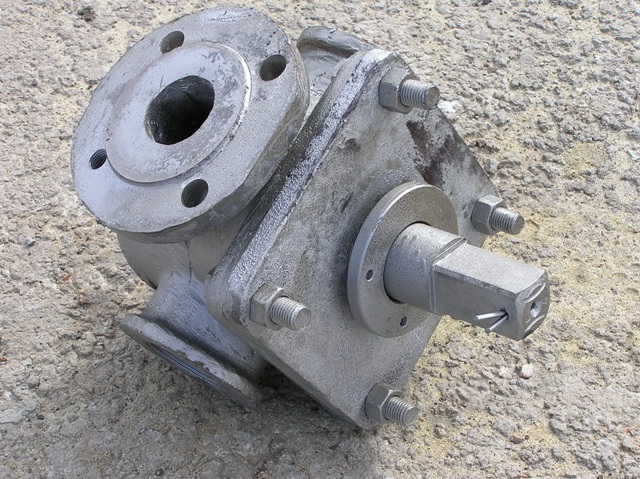

| Кран реверсивный Ду 65 |
|
Предназначен для периодической подачи коксового газа в простенок.
|
|
| Габариты: |
длина 270
ширина 330
высота 340
|
|
Масса: |
48 кг. |
|
|
|
| Кран стопорный Ду 65 |
|
|
Предназначен для отключения подачи доменного газа к обогревательному простенку печи при ремонте и замене крана реверсивного
|
|
| Габариты: |
длина 265
ширина 410
высота 490
|
|
Масса: |
20,5 кг. |
|
|
|
| Патрубок в подовый канал |
|
Предназначен для соединения клапана реверсивного с подовым каналом регенератора коксовой печи
|
|
| Габариты: |
длина 665
ширина 285
высота 595
|
|
Масса: |
121 кг. |
|
|
|
| Шибер автоматический |
|
|
Предназначен для регулировки в автоматическом режиме истечения объема продуктов горения, направляемых в вытяжную трубу коксовой батареи
|
|
| Габариты: |
длина 2700
ширина 160
высота 3300
|
|
Масса: |
3400 - 3600 кг. |
|
|
|
| Шибер с ручным приводом |
|
|
Предназначен для регулировки в ручном режиме истечения объема продуктов горения, направляемых в вытяжную трубу коксовой батареи
|
|
| Габариты: |
длина 4400
ширина 160
высота 3300
|
|
Масса: |
2400 - 2800 кг. |
|
|
|

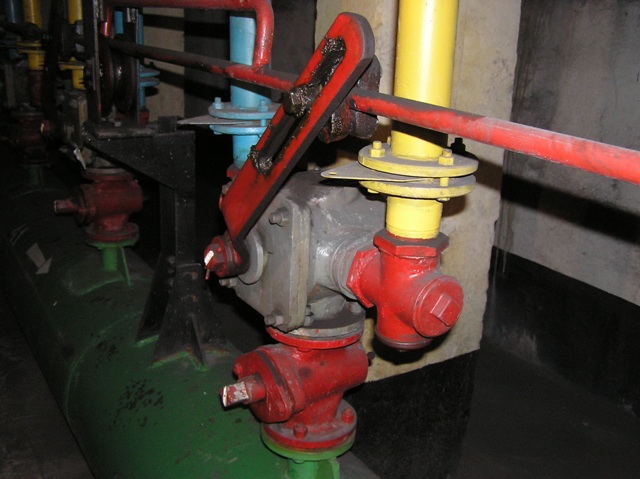

| Арматура отопления коксовых печей с нижним и боковым подводом коксового (доменного) газа |
|
|
Предназначена для подачи и регулировки количества коксового (доменного) газа на отопление коксовой батареи
|
|
| Габариты: |
зависят от конструкции коксовой батареи |
|
Масса: |
18513 - 83000 кг. |
|
|
|
|
